一、用途及使用范围
1、探测地下光(电)缆的走向及埋深。采用光(电）缆芯线放音,埋深在15米以内的光(电)缆有效探测距离大于25公里。埋深在25米以内的光（电)缆有效探测距离大于10公里,平面位置误差不大于5厘米。
2、探测地下金属管线(油管汽管、水管)的走向及埋深,由金属管线放音(电缆铅皮放音),有效探测距离大于1000米。
有效探测深度:在200米内可达7米。在600米内可达5米。在1000米内可达3米。
3、如配置一支测量探针(接地规)便可以测量地下塑料光(电)缆绝缘不良(地气)点的准确位置。可在15公里内查找漏电电阻在0.5兆欧以下的不良障碍。

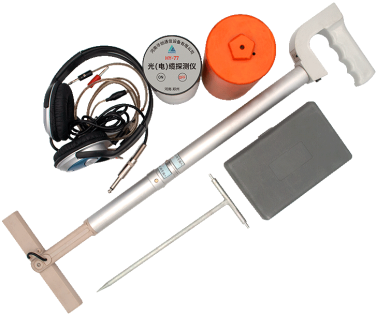

二、本机特点
接收机
1、本机接收机外形设计为分段拐杖形整机重量(含电池)仅600克,具有体积小、重量轻、携带方便的突出优点；
2接收机内置同步数显表头,显示接收信号强度,响应速度快,分辨率高。
3、本接收机配用7#干电池(也可以使用7#各类可充电池)采用低功耗设计(关闭数显表头静态耗电仅3mA)。四节电池总电压降到3V仍然可以保证接收机工作。
4、本接收机精选国外新型低噪声、低温漂集成电路和高精度元件,并进行了适当的温度补偿,具有通带窄、偏移小、抗干扰能力强,灵敏度高、噪音小的显著特点。特别适用于强电干扰环境下工作。(见技术指标)
5、本机工作频率512Hz,与工作频率相同的其它各类探测仪的接收和发射部分可以互换使用。
发射机
1、本发射机外形设计为圆柱形,可以直接装入经过改装的光缆检测标石盖内,可以免除发射机放音时的守护,减少现场工作人员数量。
2、采用国外微功耗电脑元件、低功耗设计,工作效率高;发射机内置的10节可充型5#镍氢电池可以满足绝大多数用户需求,为用户节约日常使用成本。用户应急允许使用一次性5#电池,强烈推荐使用碱性电池并在用后取出,避免因忘记关机使电池漏液导致仪器损坏。
3、本机发射体内有供电欠压断续振荡电路;当电池电压低于10V时,发射机产生断续输出,使远离发射机的测试人员能够及时了解电池组的放电情况;低电压断续输出功能还可以进一步降低耗电,延长测试时间。本仪器发射机有八小时自动关机功能。
除此之外,由于本机在设计时充分考虑到现场各种复杂的工作环境和不同级别的测试人员的测试要求和工作习惯,本机还有如下特点和功能:
1、为适应现场各种恶劣的工作条件,本机采用固体化全密封结构,常用开关采用轻触型开关,音量电位器采用数字化无触点电位器,发射体采取了抗输出短路措施最大限度避免各种可能的损坏。
2、为保证现场更换电池方便,本机除了采用便于购买的5#和7#干电池外,还采用手拧和卡板式免工具拆装结构。本机发射体还可以外接12V车用蓄电池或其它符合供电电压要求的电池组工作(10-15V)。外接电池组正负极连线接在发射机下端的充电电极上,(不打开发射体外壳)这种情况下,外供电极性接反,不会造成发射体损坏。(见第九章充电说明)
3、本机探头采用重力全对称平衡结构并考虑了大地对埋深定位测量角度的影响,提高了光(电)缆走向和埋深的测量精度。
三、主要技术指标
1、发射体
电源电压:125V-15V(5号电池10节)
耗电：静态电流<5mA
最大信号电流<150mA
有效脉冲功率:大于5W
输出阻抗:8Ω、50Ω、600Ω
信号频率:512Hz
频率稳定度:±0.1Hz
断续时间:约0.8s
自动关机定时:大于8小时
2、接收机
电源电压:6V(4节7号电池）
耗电:关闭数显表头静态电流<3mA
打开数显表头电流<25mA
信号频率:512Hz±0.5Hz
选择性:±15Hz-3dB
±10Hz-40dB
灵敏度:输出显示10.0时,输入信号小于10uV
静噪声:(无信号输入时)耳机噪音小于2mV
四、基本原理
振荡器产生一个音频信号电流,流经被测电缆(金属管线)通过大地构成回路。此电流在被测系统周围产生磁场,磁力线透过大地传到地面,在地面上用一探测线圈拾取磁场信号,经接收器选频放大以后用耳机监听或数字显示,因此检验这一磁场的变化就可以判断地下金属管线的位置。同样原理可以在电缆铅皮外检验内部芯线的障碍部位。
